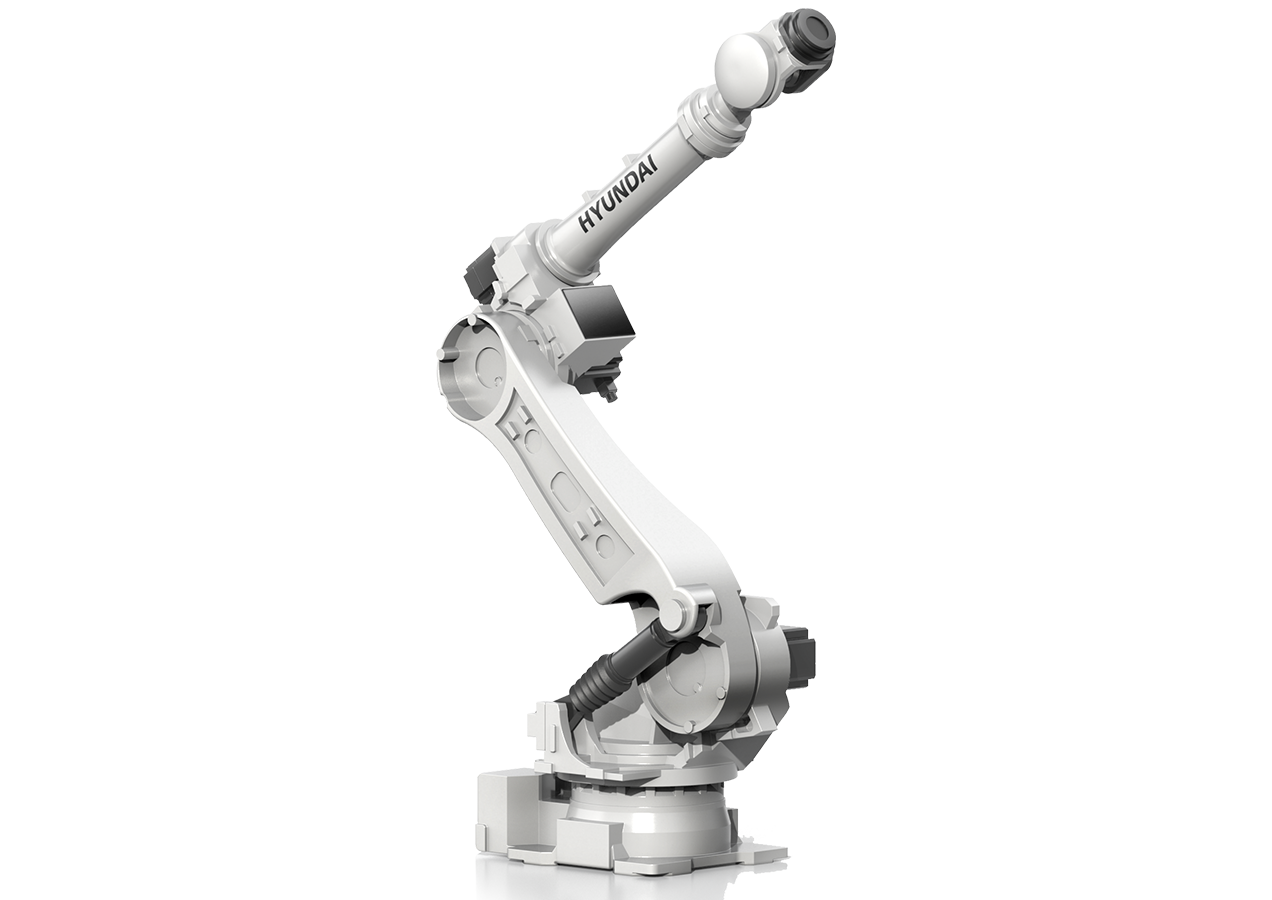

HDR220-26(HS220)
- 가반중량220kg
- 최대동작범위2,666mm
- 반복정밀도±0.04
- 적용제어기Hi6-N00(HK), N10, Hi5a-S00
THE GREATEST robot, HDR220-26
가장 우수한 산업용 로봇, HDR220-26HD현대로보틱스의 HDR220-26 장비를 안정적으로 운용하며 빠르고 정밀하게 작업할 수 있는 점에서 스폿 용접과 같은 대량 생산 공정에 필수적입니다.
또한, 강한 내구성과 안정성으로 고객이 바라는 일관성 높은 품질을 보장하는 HD현대로보틱스가 자랑하는 산업용로봇입니다.
HDR220-26만의 차별점
높은 가반하중으로 작업 시 발생하는 중량 부담과 반력을 견디면서도 정밀한 위치 제어를 이어갈 수 있는 로봇입니다.
높은 속도로 움직이며 다수의 작업 스텝을 짧은 시간 안에 수행할 수 있어 대량 작업 공정에서 생산성을 극대화합니다.
고온, 고전류, 강한 반력 등 혹독한 작업 환경에 견딜 수 있는 고강도 소재와 내열성 구조로 설계되어 긴 수명을 유지합니다.
고객에게 최적의 투자 대비 수익(ROI)을 약속할 수 있는 가장 합리적인 선택이 될 것입니다.
Payload
Reach
Repeatability
HDR220-26(HS220)의 세부 스펙을 확인해보세요
| Structure | Articulated | |
| Degree of Freedom | 6 | |
| Drive Method | AC Servo |
Max. Motion Range
| Main Axes | Swivel Horizontal Vertical |
±180 ° +155 ~ +10 ° +190 ~ -80 ° |
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
±360 ° ±128 ° ±360 ° |
Max. Speed
| Main Axes |
Swivel Horizontal Vertical |
120 ˚/s 105 ˚/s 110 ˚/s |
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
145 ˚/s 145 ˚/s 220 ˚/s |
| Payload | 220 kg |
Allowable Torque
| Allowable Torque |
R2 B(Bending) R1(Twisting) |
145 kgf.m 145 kgf.m 79 kgf.m |
| Repeatability | ±0.04 mm | |
| Ambient temperature | 0 ~ 45 ℃ | |
| Body Weight | 955 kg | |
| Installation method | Floor |
HDR220-26(HS220)에 관한 모든 정보를 살펴보세요
-
HDR220-26 3D Model
-
HDR220-26 CAD File
-
HDR220-26 SpecSheet
-
보수 설명 (HDR220-26/HDR160L-30)
-
보수 설명 (HDR220-26S)
-
보수 설명(HS180/HDR220-26/HDR160L-30)
-
Manipulator Maintenance Manual - HS180 / HDR220-26 / HDR160L-30
-
[CE] HH020L, HH030L, HH050, YS080, YS080L, UH035, HP130, YS140, YS140D, HS160L, HP160, HS220, US220, HS210E, US210E, HDR30L-25, HDR50-22, HDR80-22, HDR35-20, HDR140-13, HDR160L-30, HDP160-31, HDR220-26, HDR210H-26,HDR80L-26, HDP130-32 + Hi6-N00
-
KCs_[Hi6&7]HDR220-26
-
CE_[Hi5a-S00, Hi6-S30] HL220, HL160L, HH020L, HH030L, HH050, YS080, YS080L, HDR35-20, HH100SL, HH130L, HP130, YS140, YS140D, HS160L, HP160, HS180, HS220, US220, HS210E
-
KCs_[Hi5a]HS220
-
NRTL_[Hi5a] HL220, HL160L, HH020L, HH030L, HH050, YS080, YS080L, HDR35-20, HH100SL, HH130L, HP130, YS140, YS140D, HS160L, HP160, HS180, HS220, US220, HS210E_R1
-
CE,EMC_[Hi6-N00] HH020L, HH030L, HH050, YS080, YS080L, HDR35-20, HP130, YS140, YS140D, HS160L, HP160, HS220, US220, HS210E
-
CE,MD_ [Hi6-N00] HH020L, HH030L, HH050, YS080, YS080L, HDR35-20, HP130, YS140, YS140D, HS160L, HP160, HS220, US220, HS210E
-
CE,MD_ [Hi6-N80] HH130SL, HH150L, HS220S, HS200L, HS260, HH300, HX300L, HX400, HX400L, HX400S, HX500, HX500L, HX500S, HX600
-
NRTL_[Hi6-N00] HH020L, HH030L, HH050, YS080, YS080L, HDR35-20, HP130, YS140, YS140D, HS160L, HP160, HS220, HS210E
HDR220-26(HS220)의 부속품 교체가 필요하신가요?
HDR220-26(HS220)과 비슷한 제품을 확인해보세요
-
HDR220-26(HS220)
- 가반중량 220kg
- 최대동작범위 2,666mm
- 반복정밀도 ±0.04
-

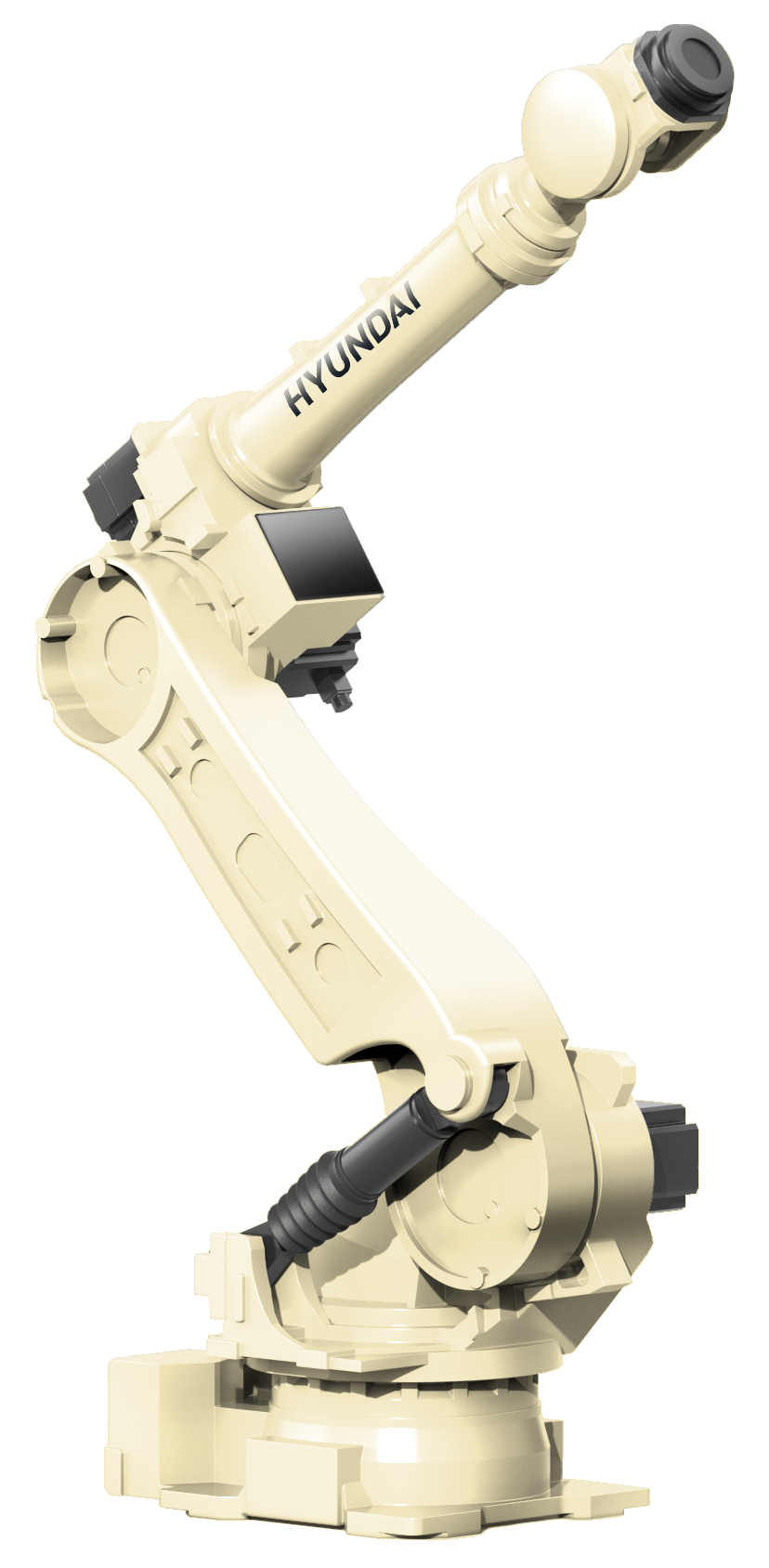

HDR210H-26(HS210E)
- 가반중량 210kg
- 최대동작범위 2,666mm
- 반복정밀도 ±0.04
-

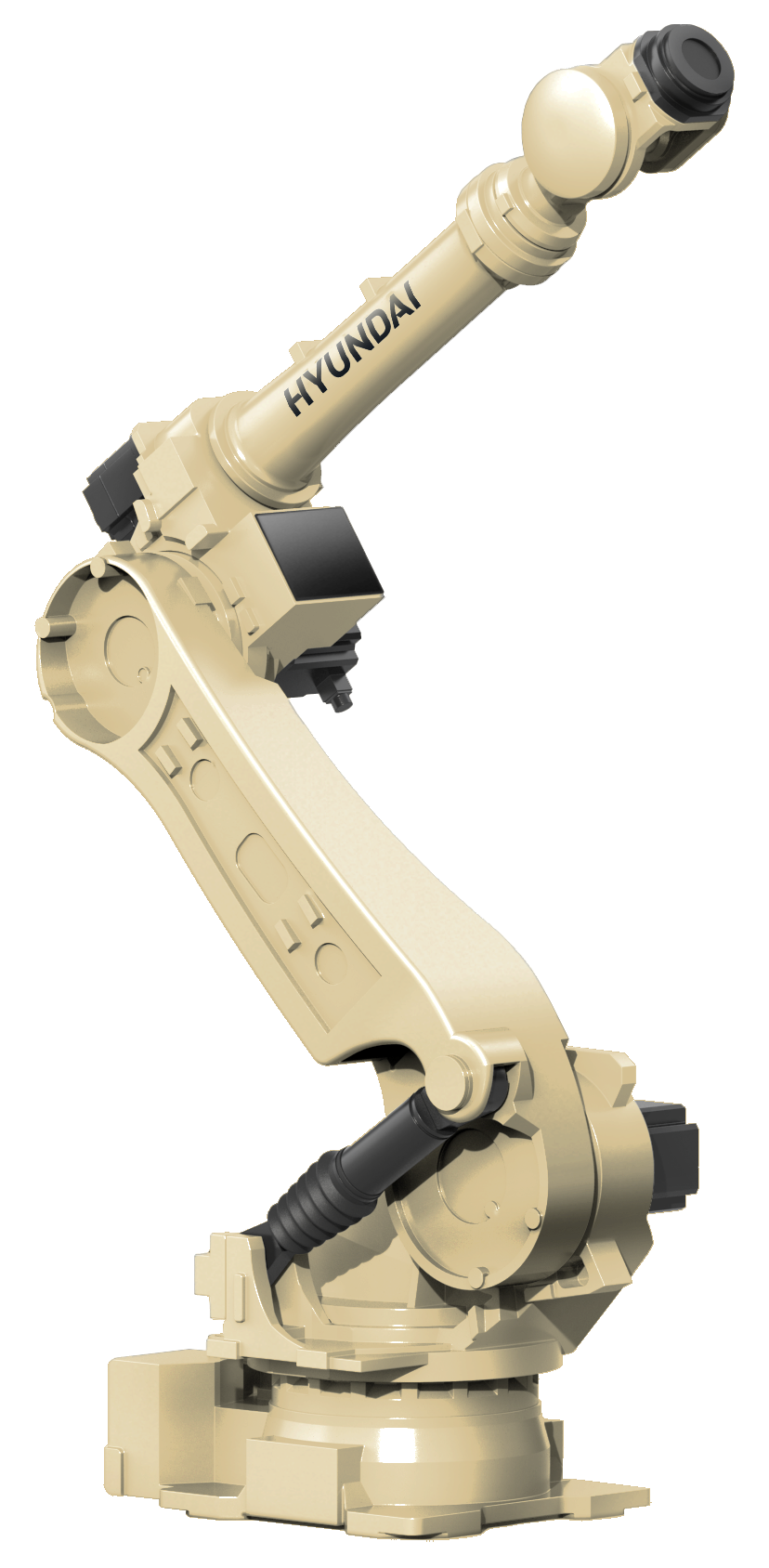

HDR200L-30(HS200L)
