HH020
- 가반중량20kg
- 최대동작범위1,742mm
- 반복정밀도±0.04
- 적용제어기Hi6-N30(HK), N10, Hi5a-S20, S30

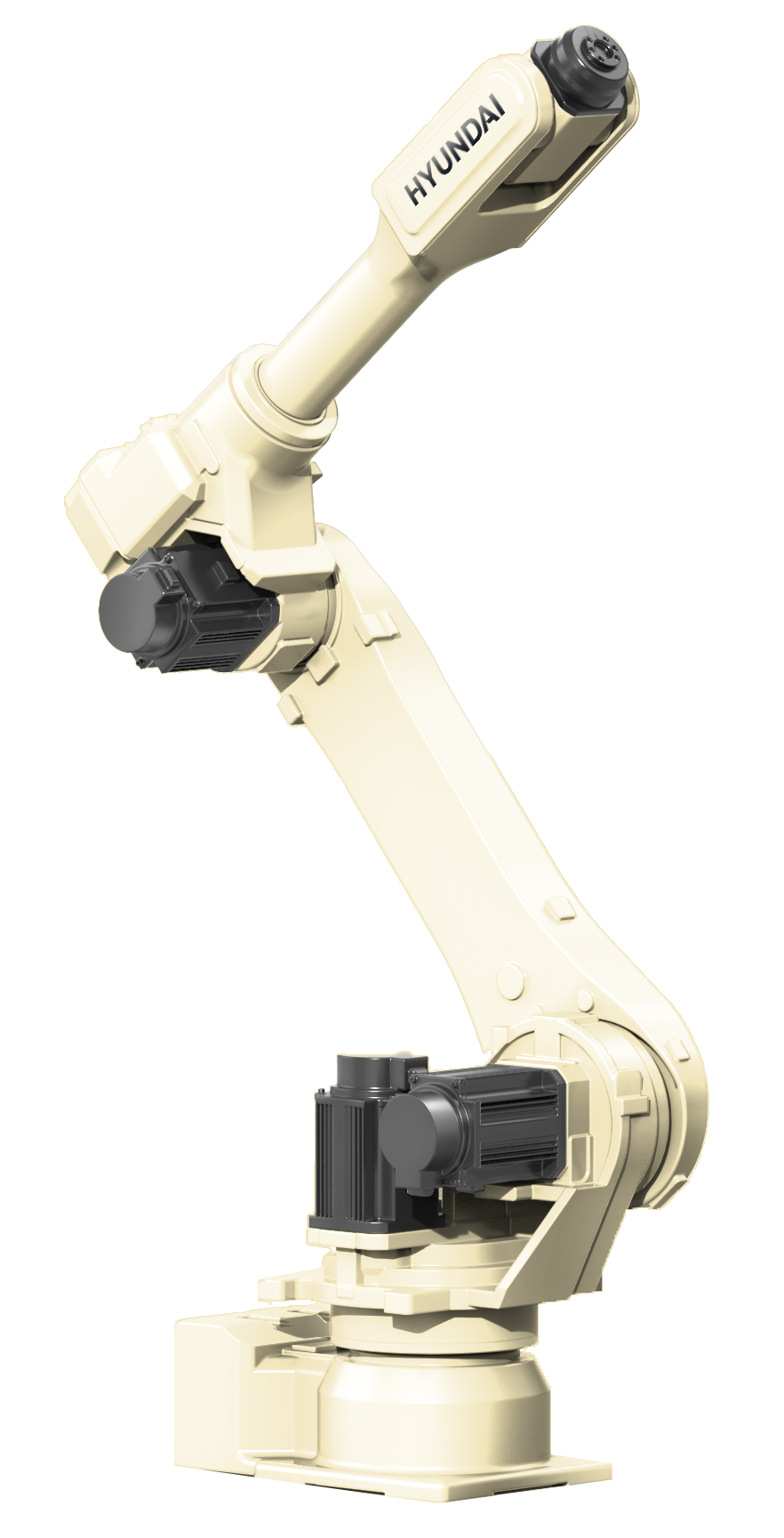

빠르고 효율적인 산업용 로봇, HH020
생산라인 효율성의 극대화, HH020HD현대로보틱스의 HH020 모델은 섬세한 핸들링이 가능하며 적재, 하역, 조립, 정렬, 프레스 등 여러 Application과 산업 분야에 활용 가능합니다.
또한, 좁은 공간에서도 효율적으로 작동할 수 있는 컴팩트한 구조와 다축 설계로 경제성 또한 높습니다.
HH020만의 차별점
경량 중량물을 신속하게 핸들링하여 반복 작업의 속도를 크게 향상하고, 높은 반복 정밀도를 제공하여 일정한 품질을 유지합니다.
다양한 크기와 무게를 가진 제품을 다룰 수 있어 다목적 작업에 적합하며 속도, 정밀성, 유연성의 균형을 잘 갖춘 장비로, 안정적인 솔루션을 제공합니다.
HD현대로보틱스가 자랑하는 이 로봇은 작업 환경을 개선하면서도 생산성을 크게 향상시키는 핵심 장비로 고객 여러분의 만족을 약속합니다.
Payload
Reach
Repeatability
HH020의 세부 스펙을 확인해보세요
| Structure | Articulated | |
| Degree of Freedom | 6 | |
| Drive Method | AC Servo |
Max. Motion Range
| Main Axes | Swivel Horizontal Vertical |
±185 ° +195 ~ -70 ° +180 ~ -80 ° |
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
±195 ° ±135 ° ±360 ° |
Max. Speed
| Main Axes |
Swivel Horizontal Vertical |
190 ˚/s 180 ˚/s 190 ˚/s |
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
380 ˚/s 380 ˚/s 600 ˚/s |
| Payload | 20 kg |
Allowable Torque
| Allowable Torque |
R2 B(Bending) R1(Twisting) |
4 kgf.m 4 kgf.m 2 kgf.m |
| Repeatability | ±0.04 mm | |
| Ambient temperature | 0 ~ 45 ℃ | |
| Body Weight | 225 kg | |
| Installation method | Floor, Ceiling, Angle |
HH020에 관한 모든 정보를 살펴보세요
-
HH020 3D Model
-
HH020 CAD File
-
HH020 SpecSheet
-
HH020 Technical Spec
-
221122_로봇 본체 보수 설명 (HH020,HH010L)
-
CE_[Hi5a-S30] HA006B, HA006L, HH006BL, UA006, HH012, HH012A, HH010L, HH020, HDR20-17
-
KCs_[Hi5a]HH020
-
CE,EMC_[Hi6-N30] HA006B, HA006L, HH012A, HH010L, HH020, HDR20-17
-
CE,MD_[Hi6-N30] HA006B, HA006L, HH012A, HH010L, HH020, HDR20-17
-
NRTL_[Hi6-N30] HA006B, HA006L, UA006, HH012A, HH010L, HH020, HDR20-17
-
KCs_[Hi6]HH020
