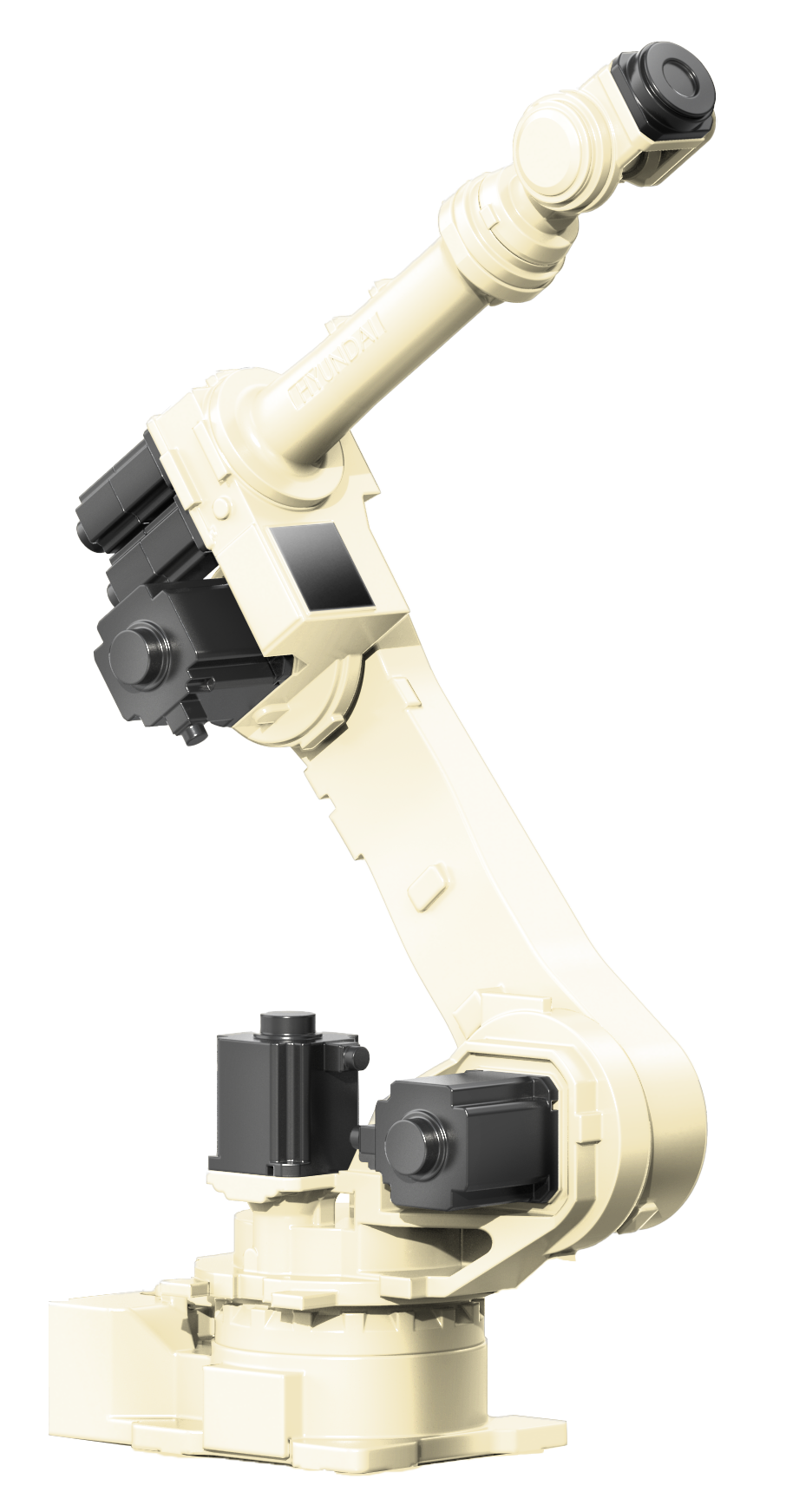

HDR50-22(HH050)
- 가반중량50kg
- 최대동작범위2,239mm
- 반복정밀도±0.05
- 적용제어기Hi6-N00(HK), N10, Hi5a-S60
빠르고 효율적인 산업용 로봇, HDR50-22
생산라인 효율성의 극대화, HDR50-22HD현대로보틱스의 HDR50-22 모델은 섬세한 핸들링이 가능하며 적재, 하역, 조립, 정렬, 프레스 등 여러 Application과 산업 분야에 활용 가능합니다.
또한, 좁은 공간에서도 효율적으로 작동할 수 있는 컴팩트한 구조와 다축 설계로 경제성 또한 높습니다.
HDR50-22만의 차별점
경량 중량물을 신속하게 핸들링하여 반복 작업의 속도를 크게 향상하고, 높은 반복 정밀도를 제공하여 일정한 품질을 유지합니다.
다양한 크기와 무게를 가진 제품을 다룰 수 있어 다목적 작업에 적합하며 속도, 정밀성, 유연성의 균형을 잘 갖춘 장비로, 안정적인 솔루션을 제공합니다.
HD현대로보틱스가 자랑하는 이 로봇은 작업 환경을 개선하면서도 생산성을 크게 향상시키는 핵심 장비로 고객 여러분의 만족을 약속합니다.
Payload
Reach
Repeatability
HDR50-22(HH050)의 세부 스펙을 확인해보세요
| Structure | Articulated | |
| Degree of Freedom | 6 | |
| Drive Method | AC Servo |
Max. Motion Range
| Main Axes | Swivel Horizontal Vertical |
±180 ° +170 ~ -65 ° +180 ~ -80 ° |
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
±360 ° ±125 ° ±360 ° |
Max. Speed
| Main Axes |
Swivel Horizontal Vertical |
175 ˚/s 175 ˚/s 175 ˚/s |
| Wrist Axes |
R2 B(Bending) R1(Twisting) |
250 ˚/s 250 ˚/s 350 ˚/s |
| Payload | 50 kg |
Allowable Torque
| Allowable Torque |
R2 B(Bending) R1(Twisting) |
22 kgf.m 22 kgf.m 15 kgf.m |
| Repeatability | ±0.05 mm | |
| Ambient temperature | 0 ~ 45 ℃ | |
| Body Weight | 645 kg | |
| Installation method | Floor, Ceiling, Angle |
HDR50-22(HH050)에 관한 모든 정보를 살펴보세요
-
HDR50-22 CAD File
-
HDR50-22 SpecSheet
-
HDR50-22 Technical Spec
-
HDR50-22 3D Model
-
보수 설명 (HDR50-22/HDR30L-25/HDR80-22)
-
CE_[Hi5a-S00, Hi6-S30] HL220, HL160L, HH020L, HH030L, HH050, YS080, YS080L, HDR35-20, HH100SL, HH130L, HP130, YS140, YS140D, HS160L, HP160, HS180, HS220, US220, HS210E
-
KCs_[Hi5a]HH050
-
NRTL_[Hi5a] HL220, HL160L, HH020L, HH030L, HH050, YS080, YS080L, HDR35-20, HH100SL, HH130L, HP130, YS140, YS140D, HS160L, HP160, HS180, HS220, US220, HS210E_R1
-
NRTL_[Hi6-N00] HH020L, HH030L, HH050, YS080, YS080L, HDR35-20, HP130, YS140, YS140D, HS160L, HP160, HS220, HS210E
-
KCs_[Hi6]HH050
-
HDR80-22 / YS100A / HDR50-22 / HDR30L-25 / HDR50-22T 보수설명서
-
Manipulator Maintenance Manual - HDR80-22 / YS100A / HDR50-22 / HDR30L-25 / HDR50-22
-
[CE] HH020L, HH030L, HH050, YS080, YS080L, UH035, HP130, YS140, YS140D, HS160L, HP160, HS220, US220, HS210E, US210E, HDR30L-25, HDR50-22, HDR80-22, HDR35-20, HDR140-13, HDR160L-30, HDP160-31, HDR220-26, HDR210H-26,HDR80L-26, HDP130-32 + Hi6-N00
